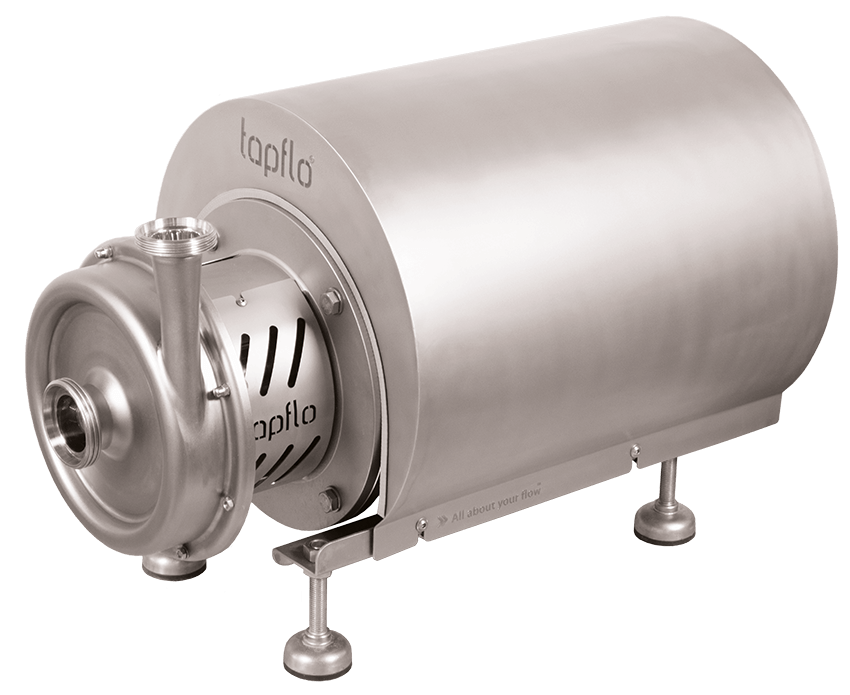

CTX H - гигиеническая серия

Материалы, параметры и ограничения

Корпус нержавеющая сталь AISI 316L, электрополированная, Ra<0,8
Рабочее колесо нержавеющая сталь AISI 316L с электрополировкой Ra<0,8
Торцевое уплотнение Одинарное, SiC / углерод (стандарт) или SiC / SiC, с одобрением FDA
Двойное торцевое, SiC / углерод (стандарт) или SiC / SiC, одобрено FDA
Уплотнительные кольца EPDM, FKM, NBR (все с одобрением FDA)
Электродвигатель IР55; исполнение IEC B35; Термисторы PTC; IE3; 3 фазы
Класс давления при
+ 20 °C
PN10 – CTX 40-165, CTX 50-145, CTX 50-200,
CTX 65-175
PN16 – CTX 65-230, CTX 65-240, CTX 80-205,
CTX 80-212, CTX 80-260, CTX 100-230
Температура перекачиваемой среды -10 °C ... +120 °C (140 °C кратковременно при проведении SiP очистки)
Температура окр. среды -20 °C ... +40 °C
Вязкость перекачиваемой жидкости макс ~150 сСт


Встроенный частотный преобразователь

ЧРП позволяет полностью контролировать работу насоса, влияя на скорость вращения электродвигателя. Изменение скорости вращения электродвигателя влияет на производительность и напор насоса

Гигиенический кожух

Гигиенический кожух электродвигателя из AISI 304L защищает двигатель от затопления, отложений грязи и разбрызгивания воды во время процедуры очистки насоса.


Регулируемые опоры

Идеальное решение позволяет легко адаптировать насос к неровной, наклонной поверхности. Его можно использовать при необходимости переехать в другое место.

Кронштейны для крепления к бетонному основанию

Насосный агрегат может поставляться на специальной опорной плите во избежание перемещений. Его можно прочно закрепить к фундаменту.


Присоединительные размеры

Модель DIN 11851 резьба пищевая ( стандарт) DIN 32676 Кламповые SMS3017 Кламповые SMS 1145 резьба RJT резьба
Всас Нагнетание Всас Нагнетание Всас Нагнетание Всас Нагнетание Всас Нагнетание
40-165 DN40 DN32 DN40 DN32 38 33.7 38 32 1.5” 1.25”
50-145 DN50 DN40 DN50 DN40 51 38 51 38 2” 1.5”
50-200 DN50 DN40 DN50 DN40 51 38 51 38 2” 1.5”
65-175 DN65 DN50 DN65 DN50 63.5 51 63.5 51 2.5” 2”
65-230 DN65 DN50 DN65 DN50 63.5 51 63.5 51 2.5” 2”
65-240 DN65 DN40 DN65 DN40 63.5 38 63.5 38 2.5” 1.5”
80-205 DN80 DN50 DN80 DN50 76.1 51 76 51 3” 2”
80-212 DN80 DN65 DN80 DN65 76.1 63.5 76 63.5 3” 2.5”
80-260 DN80 DN65 DN80 DN65 76.1 63.5 76 63.5 3” 2.5”
100-230 DN100 DN80 DN100 DN80 101.6 76.1 101.6 76 4” 3”
