GD Engineering является ведущим в мире производителем по выпуску быстро открывающихся затворов. GD Bandlock™ 2 является базовой конструкцией для различных видов установок, работающих под высоким давлением по всему миру.
Обзор
Быстросъемные двери

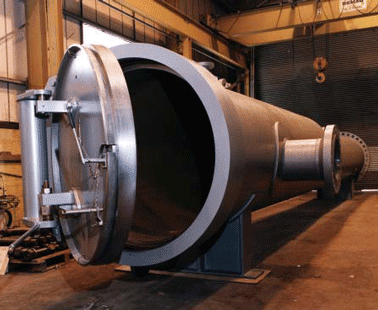

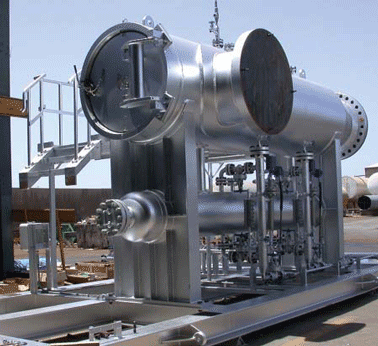

Затворы GD Bandlock™ 2 в считанные секунды обеспечивают горизонтальный или вертикальный доступ к ловушкам для трубопроводных скребков, фильтрам, коагуляторам, натяжным устройствам, сепараторам, системам башмаков измерителей, гидроциклонам или любой емкости под давлением. По сравнению с другими быстро открывающимися затворами они могут безопасно функционировать при удивительно высокой скорости – устройство любого размера может быть открыто или закрыто менее чем за минуту без необходимости использования каких-либо специальных инструментов.
Для горизонтального использования дверь посажена на два шарнира с самосмазывающимися подшипниками. Установка на болтах дает возможность производить корректировку на износ и позволяет устанавливать поворот вправо или влево. Вертикальная установка включает в себя шлюп-балку, которая дает возможность поднимать и поворотом снимать дверь Bandlock ™ 2 с втулки. При диаметре свыше 30 дюймов вместо шлюп-балки обычно стоят подъемные проушины с тем, чтобы можно было снять дверь с прохода.
Утвержденная конструкция
Стандартные блоки отвечают требованиям кода ASMEVIII Div 1. Могут быть включены требования других кодов для емкостей, работающих под давлением, таких как ASME VIII Div 2 и PD5500. По дополнительному заказу может быть поставлено клеймо кода ASME с частичным отчетом о результатах U-2A. При клеймении штампом кода цеховой контроль затвора и материалов проверяется уполномоченным инспектором ASME.
Уникальное уплотнение
Для того, чтобы обеспечить полностью герметическое уплотнение, специально разработанное манжетное уплотнение с сервоприводом включается при нулевом давлении. Оно расположено в той части двери, которая смотрит в сторону от рабочей зоны, что сделано для ее защиты и продления срока службы, и легко устанавливается без каких-либо инструментов. Монолитное формованное уплотнение изготавливается из целого ряда эластомеров, в него вставлена пружина из нержавеющей стали для предотвращения экструдирования, и оно обеспечивает полный вакуум.
Типичные виды применения:
- Ловушки для трубопроводных скребков
- Фильтры
- Коагуляторы
- Натяжные устройства
- Сепараторы
- Системы башмаков измерителей
- Гидроциклоны
Материал уплотнения
Стандартные уплотнения изготавливаются из нитрила 75° твердости по склероскопу. Они также изготавливаются из вайтона, гидрированного бутадиен-нитрильного каучука и материалов, устойчивых к взрывной декомпрессии. Диапазон температур составляет от -45 °С до +210°С в соответствии с заданным эластомером.
Европейская директива «Оборудование, работающее под давлением» (97/23/ЕС)
Имеются следующие варианты:
- Технический файл – представляется изготовителю емкости для включения в маркировку “СЕ Marking” емкости
- Маркировка “СЕ Marking” затвора компании »GD Engineering»
