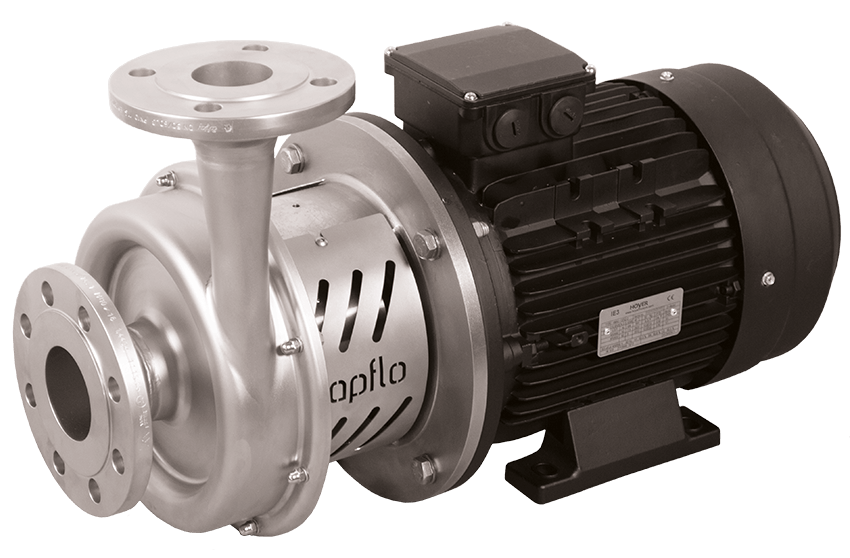

CTX I - индустриальная серия

Материалы, параметры и ограничения

Корпус нержавеющая сталь AISI 316L с пескоструйной обработкой поверхности Ra <3,2
Рабочее колесо нержавеющая сталь AISI 316L с пескоструйной обработкой поверхности Ra <3,2
Торцевое уплотнение одинарное, SiC / углерод (стандарт) или SiC / SiC
Двойное торцевое, SiC / углерод (стандарт) или SiC / SiC, одобрено FDA
Уплотнительные кольца EPDM, FKM, NBR (все с одобрением FDA)
Электродвигатель IР55; исполнение IEC B35; Термисторы PTC; IE3;
3 фазы
Класс давления при + 20 °C PN10 – CTX 40-165, CTX 50-145, CTX 50-200,
CTX 65-175
PN16 – CTX 65-230, CTX 65-240, CTX 80-205,
CTX 80-212 CTX 80-260, CTX 100-230
Температура перекачиваемой среды -10 °C ... +120 °C (140 °C кратковременно при проведении SiP очистки)
Тем-ра окр. среды -20 °C ... +40 °C
Вязкость перекачиваемой жидкости макс ~150 сСт


Встроенный частотный преобразователь

ЧРП позволяет полностью контролировать работу насоса, влияя на скорость вращения электродвигателя. Изменение скорости вращения электродвигателя влияет на производительность и напор насоса.

Фланцевые патрубки

Промышленные насосы CTX I могут быть оснащены патрубками согласно EN 1092-1 тип 11, фланцы по ANSI 150 или резьба BSPT.



Регулируемые опоры

Идеальное решение позволяет легко адаптировать насос к неровной, наклонной поверхности. Его можно использовать при необходимости переехать в другое место.

Кронштейны для крепления к бетонному основанию

Насосный агрегат может поставляться на специальной опорной плите во избежание перемещений. Его можно прочно закрепить к фундаменту.



Присоединительные размеры

Модель BSPT резьба наружная EN1092-1 фланцы (стандарт) ANSI 150 фланцы
Всас Нагнетание Всас Нагнетание Всас Нагнетание
40-165 1.5” 1.25” DN40 DN32 1.5” 1.25”
50-145 2” 1.5” DN50 DN40 2” 1.5”
50-200 2” 1.5” DN50 DN40 2” 1.5”
65-175 2.5” 2” DN65 DN50 2.5” 2”
65-230 2.5” 2” DN65 DN50 2.5” 2”
65-240 2.5” 1.5” DN65 DN40 2.5” 1.5”
80-205 3” 2” DN80 DN50 3” 2”
80-212 3” 2.5” DN80 DN65 3” 2.5”
80-260 3” 2.5” DN80 DN65 3” 2.5”
100-230 4” 3” DN100 DN80 4” 3”
